Reconstruction d’un pont ferroviaire effondré avec l’écrou autofreiné ESL
Lorsqu’un important pont ferroviaire s’est effondré sous le trafic intense de trains de marchandises, la cause n’était pas un desserrage visible des boulons — mais une perte silencieuse de force de serrage.
Améliorer la stabilité et la sécurité structurelles des ponts
Le défi : un passage ferroviaire critique soumis à des charges extrêmes
Un pont ferroviaire en acier de 450 mètres, franchissant un important fleuve d’Amérique du Sud, constituait un corridor essentiel pour le transport de marchandises. Il supportait des trains lourds transportant des produits agricoles et chimiques. La structure avait été assemblée à l’aide de systèmes boulon-écrou avec colliers sertis et était soumise en permanence à des tonnages élevés.
Bien que les assemblages boulonnés fassent l’objet d’inspections régulières et qu’aucun desserrage de fixation n’ait été détecté, le pont fonctionnait sous une contrainte constante due aux cycles de charge répétés.
Une perte de force de serrage non détectée provoque une défaillance catastrophique
Alors qu’un train de marchandises de 700 mètres traversait le pont, la structure s’est effondrée. Six wagons-citernes sont tombés dans le fleuve, compromettant la qualité de l’eau et interrompant le trafic ferroviaire.
Une enquête menée après l’incident par un cabinet d’ingénierie privé, en collaboration avec des organismes gouvernementaux, a révélé un problème critique :
les assemblages de fixation à collier serti ne s’étaient ni desserrés ni séparés — mais ils avaient perdu leur force de serrage.
Cette perte n’avait pas été détectée lors des inspections. Avec le temps, une force de serrage insuffisante a permis l’ovalisation des trous de boulons, introduisant une fatigue cyclique dans la structure. Les dommages accumulés ont finalement provoqué la rupture des boulons par cisaillement et une défaillance structurelle soudaine.
Le mécanisme de défaillance n’était pas un desserrage visible.
Il s’agissait d’une performance des fixations impossible à vérifier.
Définir un objectif pratique et installer l’écrou autofreiné ESL
Les ingénieurs chargés de reconstruire le pont avaient besoin d’une solution de fixation combinant un boulonnage structurel éprouvé avec une capacité d’autoblocage — tout en permettant aux inspecteurs de vérifier le maintien du couple de serrage en service et de le réappliquer à l’aide d’outils standards.

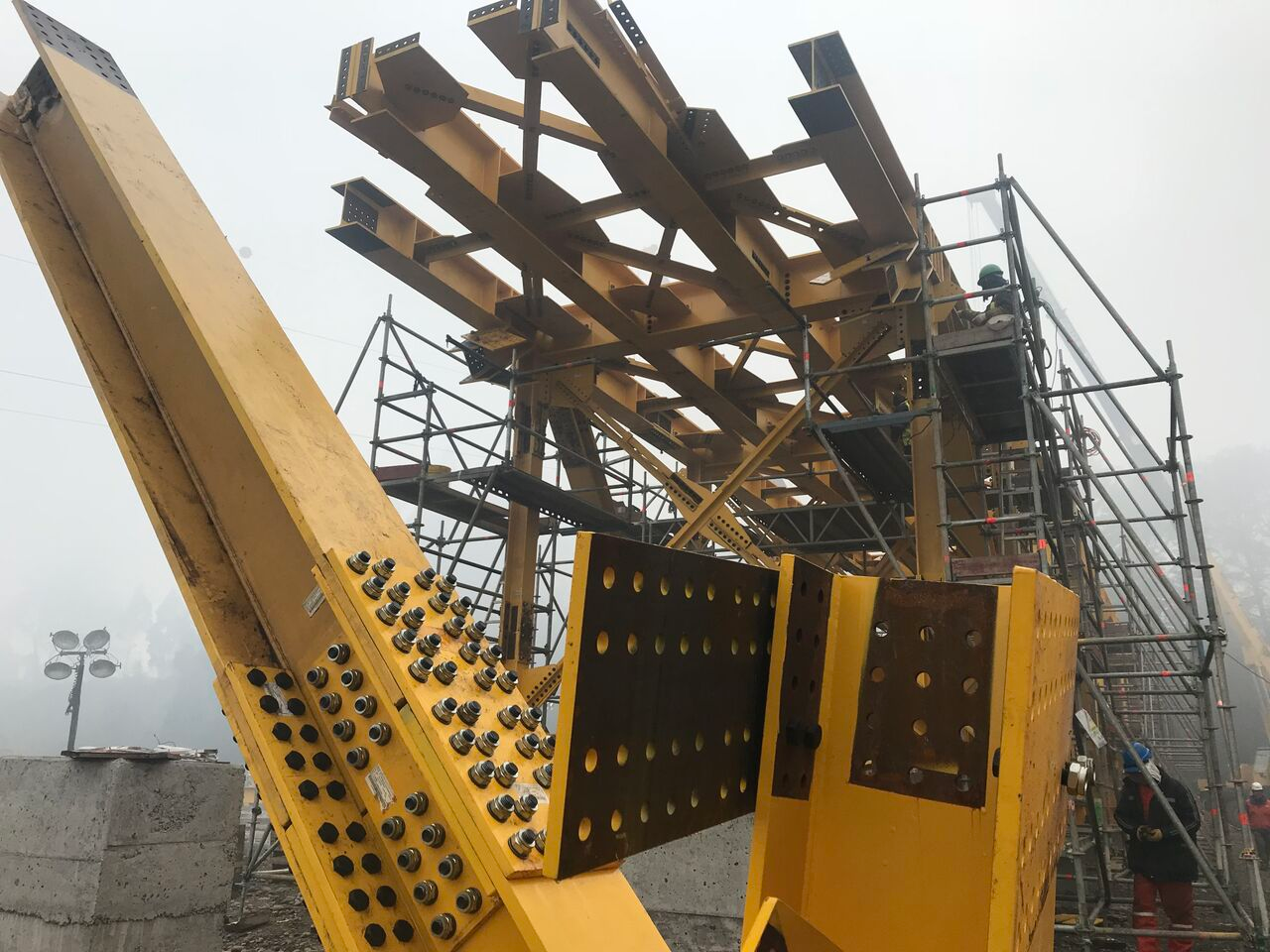

Après une évaluation d’un an, les ingénieurs ont sélectionné des écrous autofreinés J.Lanfranco ESL, spécialement dimensionnés, pour assembler le nouveau pont.
Plus de 180 000 écrous ESL ont été installés dans les dimensions suivantes :
- 7/8”
- 1”
- 1-1/8”
Les écrous ont été associés à des boulons de structure ASTM A325 et à des rondelles trempées ASTM F436. Les procédures et outils d’installation standards ont été utilisés, permettant aux inspecteurs de surveiller la force de serrage tout au long de la durée de vie de la structure.
Une force de serrage vérifiable — bien après l’installation
Le pont reconstruit est désormais en service, sécurisé par des fixations capables de maintenir la force de serrage sous des charges cycliques importantes tout en restant entièrement inspectables.
Contrairement au système de fixation précédent, les écrous ESL permettent aux inspecteurs de confirmer le maintien du couple de serrage et de le réappliquer si nécessaire — éliminant ainsi la perte cachée de force de serrage comme mode de défaillance.
